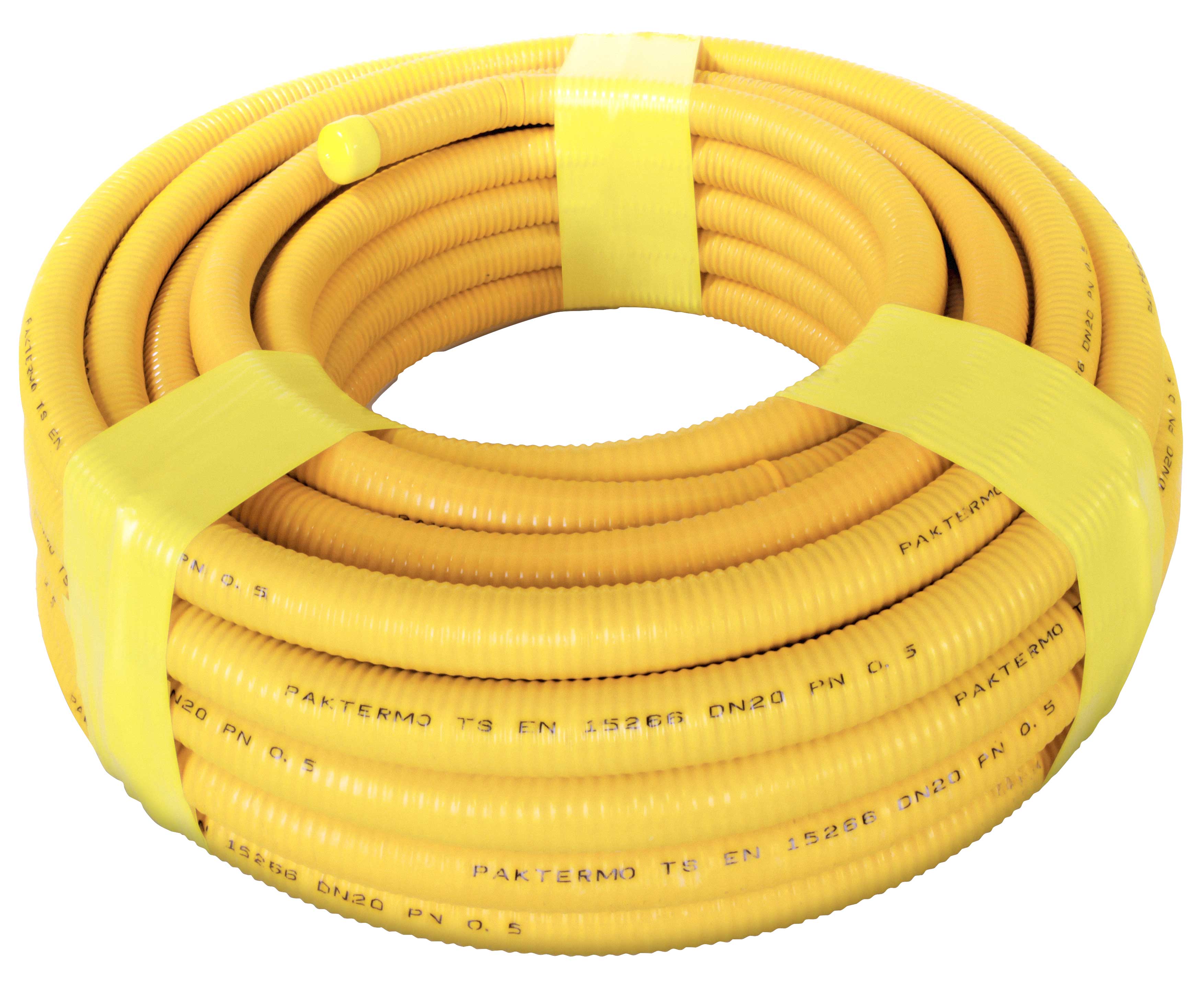

instructions de montage des flexibles Paktermo PLT
- placement uniquement par un professionnel
- pensez à la garantie du système, ne mélangez jamais les raccords Paktermo avec d’autres produits
- suivre les directives NBN D51-003 et D51-006
|
|
|
|
étappe 1

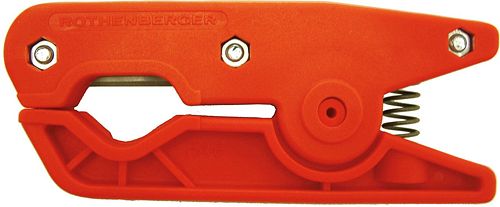

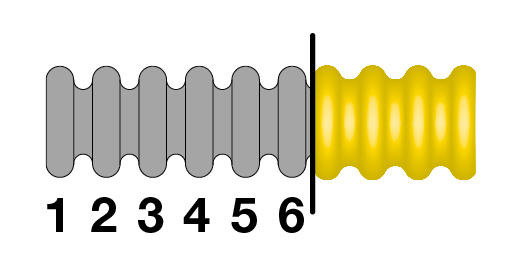

couper entre les ondes à l’aide d’un coupe-tube Paktermo et dénuder les 6 premières annelures ou 5 annelures pour le DN40
|
étappe 2

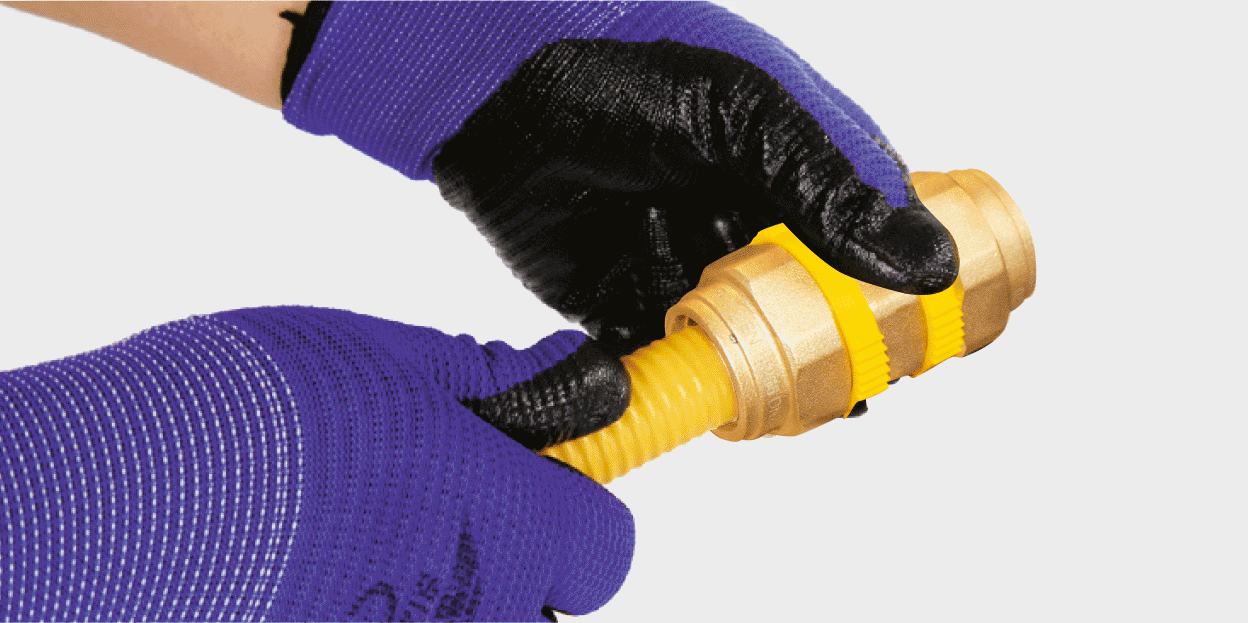

insérer le tuyau dans le raccord jusqu’à disparition complète de la partie inox dénudée
|
étappe 3

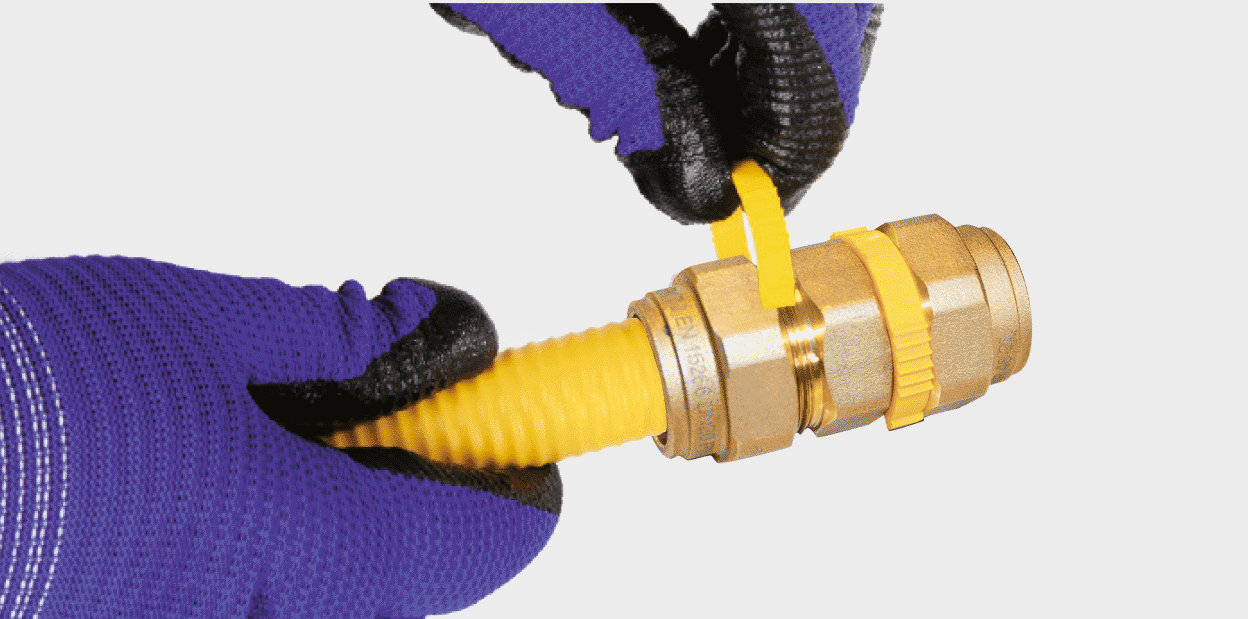

retirer la bague de sécurité [ jaune ]
|
étappe 4

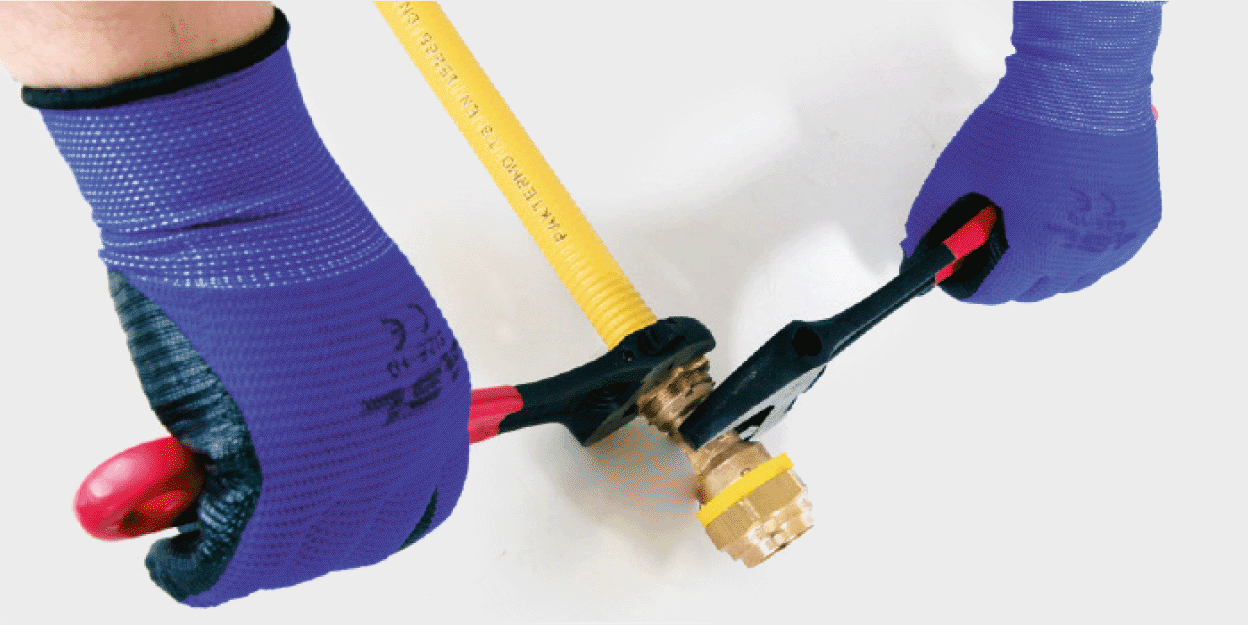

d’abord à la main, puis avec une clé, serrer l’écrou à fond, en veillant à ce que le corps du raccord reste fixe
|

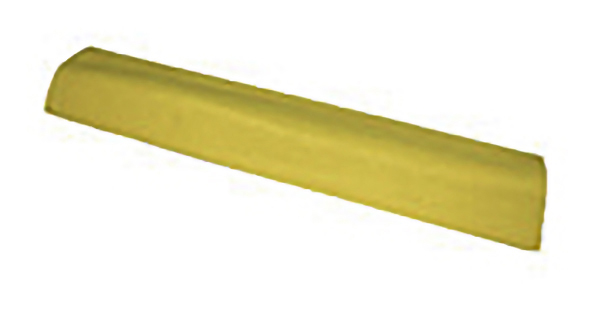

Après le test d’étanchéité du joint, sceller complètement l’écrou du raccord Paktermo avec le ruban auto-vulcanisant Paktermo ou une gaine thermorétractable.
guide de démarrage rapide Paktermo
comment?
- couper le tuyau à l’aide d’un coupe-tube tranchant sans bavure et sans le déformer
- recouvrir entièrement la gaine jaune coupée et l’inox nu avec du ruban auto-vulcanisant Paktermo avec un recouvrement d’au moins 50%
- raccorder la terre au raccord, et non au tuyau
- stocker les produits Paktermo dans un endroit sec et les manipuler et les transporter avec soin

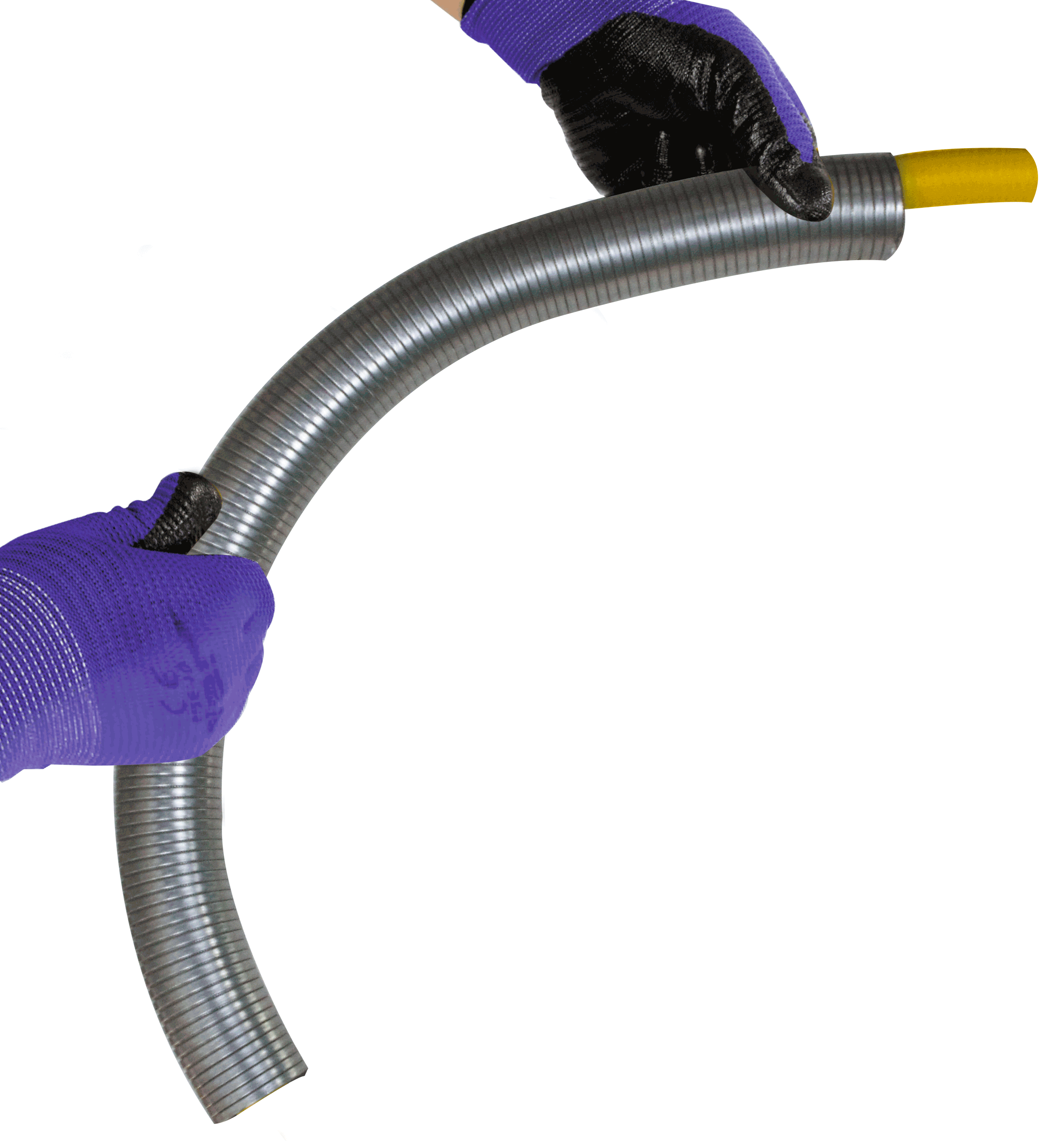

- ne pas plier le tube à plusieurs reprises et surtout ne pas le casser
- assembler, puis monter le raccord Paktermo
- protéger les tuyaux en attente avec des bouchons
- utiliser des colliers Paktermo avec caoutchouc
- distance entre les colliers : verticalement 2,5 mètres et horizontalement 1,5 mètre (1 mètre pour DN 15)
- à toutes les connexions, le flexible doit toujours être soutenu à moins de 3 cm du raccord.
Ce support peut être réalisé soit par :
• fixation à un point fixe
• installation sur un chemin de câbles
• des colliers à moins de 3 cm du raccord
- en cas de risque de dommages, prévoir une protection adéquate
- installer une protection mécanique pour tout tuyau extérieur visible jusqu'à une hauteur de 2 mètres
- toujours placer une gaine de protection pour un passage de sol ou de mur
- utiliser des bonnets de protection jusqu'au montage des raccords
- éviter toute déformation ou dégât mécanique
qui?
- placement par un professionnel suivant la notice de montage Paktermo et les normes NBN D51-006 et NBN D51-003
où?
- installations à gaz domestiques avec une pression de service maximale de 100 mbar [ testé RHT à 500 mbar ]
le flexible Paktermo sans connexion peut :
- être encastré ou intégré dans le sol ou le mur avec un profil de protection en galva ou Paktermo Flexprotect flexible de 2 mm d’épaisseur
|

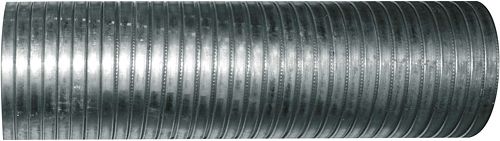

Flexprotect, flexible résistant à la corrosion. Protège les tuyauteries de gaz PLT DN15, DN20, DN25 et DN32, dans la chape
|
les raccords doivent toujours être visibles et accessibles
- exception :
dans un vide ventilé, une cave ou un conduit [ au-dessus du niveau du sol ] les connexions accessibles doivent pas forcément être visibles. A condition de respecter précisément la réglementation. Dans la pratique, il vaut cependant toujours mieux éviter les raccords non visibles.
- être regroupé dans des gaines techniques, des chemins de câbles et des supports d’installation à condition de laisser un espace de 4 cm par rapport aux les autres tuyaux ou câbles
- être placé dans une cave ou un vide, ventilés ou non
- être placé à l’extérieur jusqu’à 1 mètre du mur extérieur et à un profondeur minimale de 60 cm dans une tranchée droite, toujours dans une gaine à 20 cm des autres conduits
attention
- Paktermo ne doit pas être utilisé comme à un flexible gaz, par lequel un appareil est raccordé à la vanne gaz
- les normes pour le gaz liquide sont différentes de celles pour le gaz naturel
